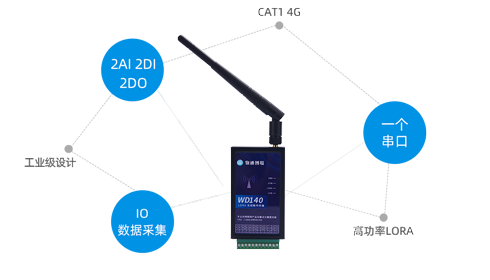

支持2路的12位高精度模擬量輸入，支持1路的數字量輸入和1路的數字量輸出（2AI、1DI、1DO），支持電流型和電壓型，支持多種量程和倍率計算；支持1路的干、濕接點可選的0~60V數字量輸入（默認干接點，支持計數器功能）；支持1路的光耦隔離的晶體管輸出；
內嵌大功率、遠距離的LORA傳輸芯片，發射功率可達30dbm,最大支持12KM的距離傳輸； 支持410~493MHz和850~930MHz可選配頻段，國內外均可用；
可靈活配置LORA的信道、功率、空中速率等參數；支持最大幀長和超時時間設定，適合各種數據包和相應速度的場景應用；
支持標準的Modbus RTU協議進行本地的IO控制和數據采集；
支持通過4G網絡實現將串口及IO的數據通過MQTT協議上傳到各種云端平臺和系統；
支持232或者485串口的無線透傳、支持點對點、點對多點的數據透傳
支持不同系統共存的無干擾的數據透傳；
1）6~35V寬電壓設計、-40~+85℃寬溫設計；
2）隔離的RS232或RS485設計，15KV ESD保護；
3）采用光耦隔離的數字量輸入、精準基準電壓和高可靠性的繼電器設計；
| 硬件規格 | ||
|---|---|---|
| 硬件平臺 | CPU核心 | 32位 Arm Cortex-M4 |
| 接口特性 | 電源接口 | DC 6V-35V （接線端子） |
| 串口接口 | 1個串口(RS232/RS485)，15KV ESD保護，1200~128000bit/s,默認19200 | |
| 模擬量輸入 | 2個12位采集精度的AI（可選電流型和電壓型） 電流型4~20mA,0~20mA 電壓：0~5V，0~10V等 |
|
| 數字量輸入 | 1路光耦隔離0~60V輸入DI，支持計數器功能（默認干接點） | |
| 數字量輸出 | 1路光耦隔離數字量輸出DO ，小于1A負載 | |
| 天線接頭 | LORA天線：SMA x 1 / 4G天線：SMA x 1 | |
| SIM卡座 | 直插卡座 * 1（中卡） | |
| 接線端子 | 12*3.5mm | |
| LORA（可選） | 工作頻段 | 410~493MHz或者850~930MHz可選 |
| 接收靈敏度 | 150dBm | |
| 發射功率 | 22dBm | |
| 通信距離 | 12KM（建議室內１~2KM，室外４~6KM） | |
| 空中速率 | 0.48Kbps~62.5Kbps（最高可達300Kbps） | |
| 發射電流 | 650mA | |
| LORA信道 | 6個信道，可配置 | |
| 4G（可選） | 網絡制式 | LTE Cat1 ,最大下行速率10Mbps，最大上行速率5Mbps |

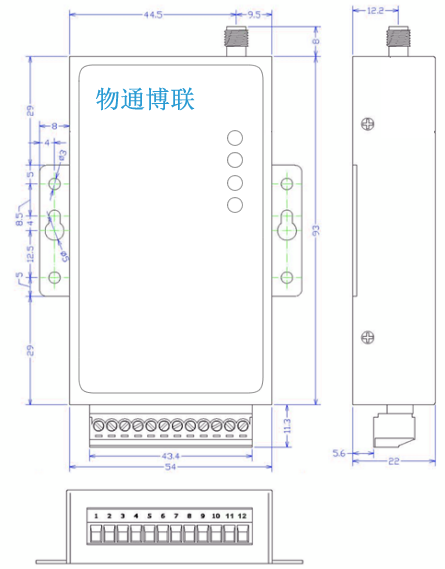

| 機械特性 | 外形尺寸 | 93x54x22mm |
| 安裝方式 | 板面安裝 | |
| 外 殼 | 黑色殼 | |
| 防護等級 | IP30 | |
| 散熱方式 | 無風扇散熱 | |
| 重量 | 260g | |
設備功率 |
待機功率 | 200mA-240mA@12V |
| 工作功率 | 250mA-290mA@12V | |
| 峰值功率 | 300mA@12.0V | |
| 環境濕度 | 環境濕度 | 5 %~ 95% (無凝霜) |
| 存儲溫度 | -40 ℃~ 85℃ | |
| 工作溫度 | -20℃ ~ 70℃ | |
| 指示燈 | PWR | 電源指示燈顯示 |
| COM | 串口狀態燈顯示 | |
| LORA | LORA指示燈 | |
| LIVE | 運行狀態燈顯示 | |
| EMC指標 | 靜電放電 抗擾度 |
GB/T17626.2-2018,level4 |
| 電快速瞬變 脈沖群抗擾度 |
GB/T17626.4-2018,level4 | |
| 振蕩波磁場 抗擾度 |
GB/T17626.18-2016,level4 | |
| 射頻電磁場 輻射抗擾度 |
GB/T17626.3-2016,level4 | |
| 浪涌(沖擊) 抗擾度 |
GB/T17626.5-2019,level4 | |
| 工頻磁場 抗擾度 |
GB/T17626.8-2006,level4 | |
| 物理特性 | 振動 | GB/T2423.10-2008 |
| 沖擊 | GB/T2423.5-2019 | |
| 跌落 | GB/T2423.8-1995 | |
| Modbus地址映射表 | ||
|---|---|---|
| 類別 | 項目 | 地址 |
| 模擬量輸入采樣值 | AI0~AI1 | 40000、40001（無符號整形） 30000、30001（無符號整形） |
| 模擬量輸入真實值 | AI0~AI1 | 40050、40052（浮點型） 30050、30052（浮點型） |
| 數字量輸入 | DI0 | 10000（開關量） |
| 數字量輸出 | DO0 | 00000（開關量） |
| 硬件選型 | |
|---|---|
| 訂貨號 | WD140- |
| N（上行網絡） | L（帶LORA模塊）/ G（帶4G模塊 CAT1）/W (帶WIFI模塊，開發中*) |
| I（I O模塊） | M0211（M表示模塊，0表示無AO、2表示2個AI，1表示1個DI，1表示1個DO） |
| S（串口類型） | -232:RS232串口； -485:RS485串口 |
| 示例 | WD140-LM0211-485（國內頻段：410~493MHz LORA，485串口） WD140-GM0211-485（國內頻段：4G CAT1，485串口） WD140-LM0211-485（國內頻段：850~930MHz,22dbm,485串口） |
